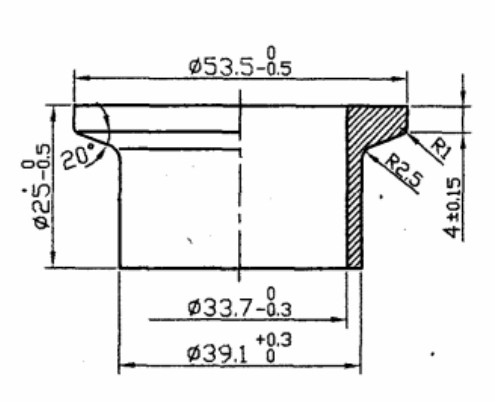

不銹鋼精密管接頭是機(jī)械、石油、冶金、化工等行業(yè)中管道連接的關(guān)鍵零件。由于塑性加工生產(chǎn)效率高，節(jié)約材料，且加工的管接頭強(qiáng)度高、抗腐蝕性能好；因此，大部分管接頭的批量生產(chǎn)采用塑性加工工藝，不同形狀結(jié)構(gòu)的管接頭，其塑性加工工藝也不相同，可采用沖壓、鍛造、擠壓等工藝。比如下圖中的不銹鋼精密管接頭的冷鍛件圖。研究人員對(duì)零件的各種可能的成形工藝進(jìn)行分析，確定零件采用溫?cái)D壓工藝生產(chǎn)，工藝實(shí)驗(yàn)取得較好的效果，表明工藝方案可行，可以用于實(shí)際生產(chǎn)。
金屬的塑性成形按照成形的溫度可以分為冷成形、熱成形和溫成形。由于不銹鋼精密管接頭材料的特性，不同成形溫度的成形工藝特點(diǎn)也有較大的差異。冷成形能得到精度較高的鍛件，但不銹鋼的冷成形由于單位變形壓力大（特別是在冷擠壓成形時(shí)達(dá)到1000MPa以上），冷作硬化嚴(yán)重，要求大噸位的成形設(shè)備；成形后的鍛件還需要進(jìn)行化學(xué)清洗等這些都是采用冷成形的不利因素。
不銹鋼精密管接頭的熱成形溫度為900-1150℃，采用熱成形能顯著降低單位變形力，且不需要對(duì)零件毛坯進(jìn)行特殊處理，只是一般潤(rùn)滑。但是高溫使不銹鋼產(chǎn)生一定的氧化，且不銹鋼熱膨脹率大，0到1000℃的膨脹率達(dá)2%以上；導(dǎo)致鍛件的尺寸難以控制，鍛件的精度較低，而且成形時(shí)會(huì)造成難脫模的問題。
不銹鋼精密管溫成形處于冷成形和熱成形之間，可以分為低溫溫成形和高溫溫成形，成形坯料的溫度分別為200-400℃和700-800℃。與冷成形相比，溫成形的變形程度能明顯增加，變形力可以大幅度降低，甚至坯料表面也可以不進(jìn)行特殊處理，盡管鍛件精度比冷成形有所降低，但與熱成形相比，零件精度則有較大的提高。綜上所述，不銹鋼精密管接頭采用溫成形具有較好的綜合效益。（zc）
 |
 |
 |
電話:13355221488 13605331857
版權(quán)所有：淄博市明星不銹鋼制品有限公司 地址:淄博市張店區(qū)東一路29號(hào)傳真:0533-2155295 聯(lián)系人:武經(jīng)理
